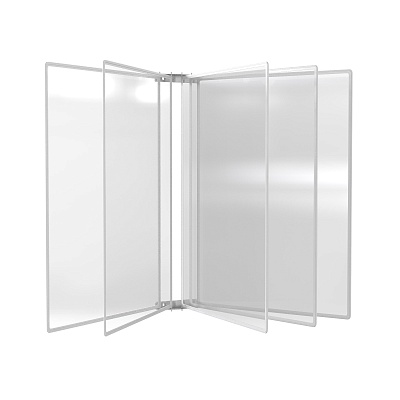

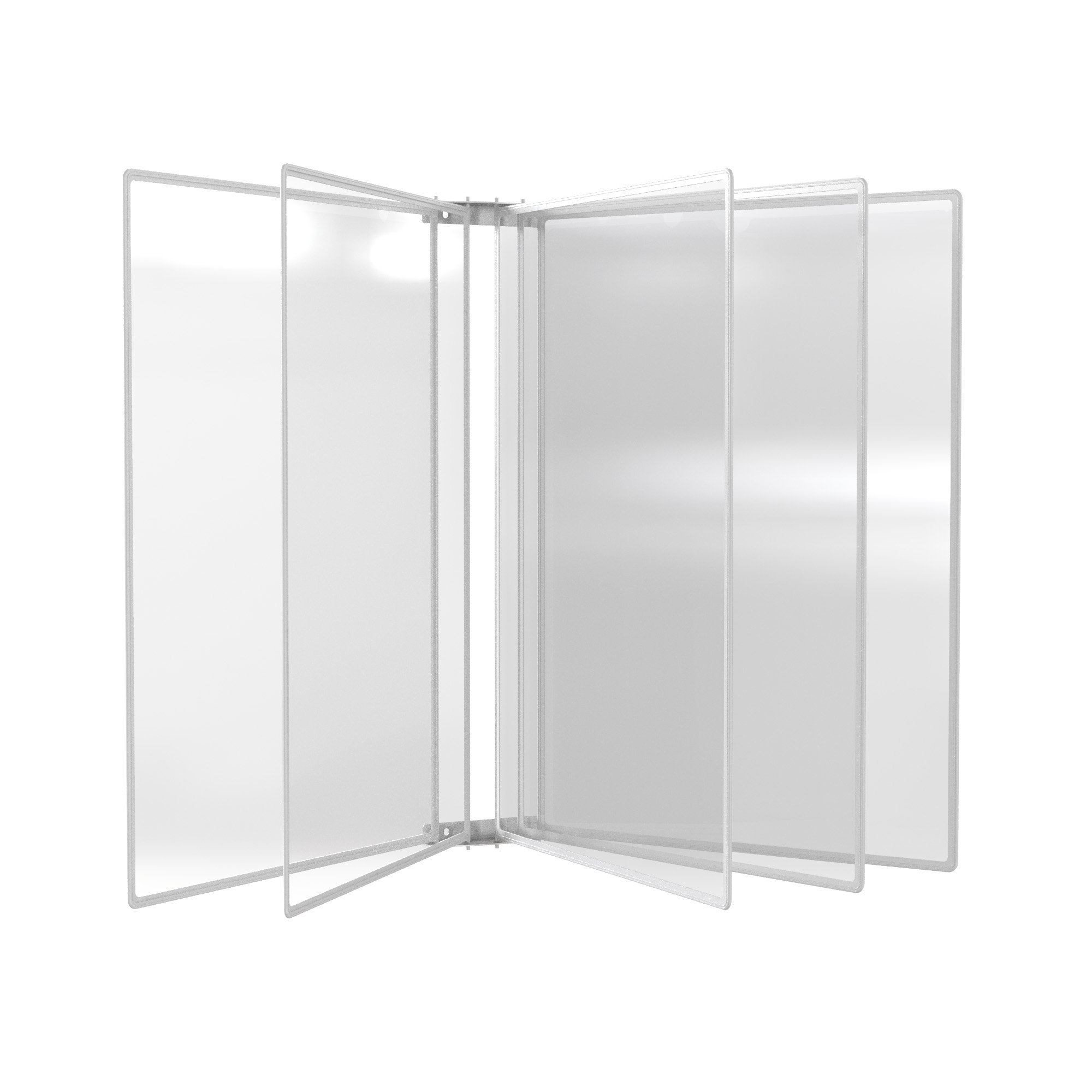

Демосистема настенная 5 белых панелей А2 модуль серый БУКВАРЬ-01.А2Gr.Wt

СХЕМА СБОРКИ НАСТЕННОЙ ИНФОРМАЦИОННОЙ СИСТЕМЫ «БУКВАРЬ»

Основание, включающее в себя основу (пластик ПВХ) – поз. 1, багетное обрамление – поз. 2 и два металлических уголка – поз. 3, поставляется в собранном виде.

1. Навесить основание на стену посредством петель-навесок, закреплённых на обратной стороне основания.
2. На каждую из рамок (поз. 4) закрепить по две оси вращения (поз. 5). Фиксация осей происходит за счёт их пружинящих свойств.
3. Для установки рамки необходимо:
• нижнюю ось вращения (поз. 5) опустить до упора вниз по рамке, верхнюю ось опустить на 30 - 100 мм вниз
• вставить нижнюю ось в крайнее отверстие нижнего металлического уголка (поз. 3)
• верхнюю ось совместить с отверстием в верхнем металлическом уголке и поднять по рамке так, чтобы ось вошла в отверстие
4. Аналогично пункту 3 установить оставшиеся рамки с осями вращения.
